lunes, 29 de noviembre de 2010

Tinta digital en cualquier pantalla

¿Te imaginas tener un bolígrafo con el que poder escribir sobre tu pantalla? Pues eso es precisamente lo que te vamos a enseñar a hacer. Pero no simplemente eso, sino poder utilizar también el boli como puntero del ratón, con la opción de poder hacer clics, arrastrar iconos, e incluso optar al reconocimiento de la escritura.

Para lograrlo, utilizaremos un mando de la consola Nintendo Wii. Sigue leyendo.



Componentes:

-Mando de la Wii o Wiimote.
-Adaptador USB Bluetooth
-LED infrarrojo.
-Mini pulsador.
-Pilas.
-Rotulador viejo.
-Programa.

Procedimiento:

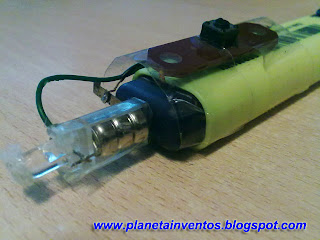

Fabricación del boli:

Primeramente, vamos a fabricarnos el boli. Para ello, nosotros utilizamos un rotulador fluorescente, debido a que su gran tamaño nos facilita la colocación de las cosas.

Nosotros, cojimos un mechero de estos que llevan una linterna y lo desmontamos. Así obtuvimos un soporte perfecto para las pilas y el LED. Después cambiamos el LED que traía el mechero por uno de mando a distancia (infrarrojo).



De una patilla del LED sacamos un cable, y del negativo de las pilas otro. Llevamos los dos cables a un pequeño interruptor situado al alcance del dedo.

Hemos colocado también un pequeño trozo de esponja en la punta del boli, para no dañar la pantalla en caso de que hagamos contacto en ella.

Configuración del USB.

La configuración del USB Bluetooth no podía ser mas sencilla. En nuestro caso utilziamos el Sitecom CN516.



Simplemente conectamos el dispositivo al USB, Windows lo reconoce e instala sus drivers automáticamente.

Sale un icono de bluetooth en la barra de tareas, lo pinchamos y seleccionamos nueva conexión. Pulsamos los botones 1 y 2 del Wiimote simultáneamente y nos aparece el mando reconocido en el PC. Ponemos que no queremos poner ninguna clave y ya está, el mando está conectado.

Colocación del Wiimote.

Tenemos que colocar el mando, de forma que la cámara infrarroja que lleva incorporada, pueda "ver" la punta del boli en todo momento. Si queda fuera del alcance, no funcionará correctamente.

Instalación del software:

A continuación, instalaremos el programa del señor Jhonny Lee, para poder controlar el ratón con nuestro boli. Le damos al botón "calibrar" y saldrán unos cuantos puntos en la pantalla, sobre los que tenemos que apoyar el boli y pulsar el botón. Una véz finalizada la calibración, ya podemos empezar a disfrutar.

Las posibilidades son enormes si contamos con un proyector conectado al PC. Podemos por ejemplo, proyectar la imagen sobre encima de una mesa, y controlar la pantalla con nuestro boli a modo de "Microsoft Surface".

También puede venir bien para colegios, autoescuelas, o centros de estudios a modo de pizarra digital.

Si contamos con dos bolis, también podemos tener una pantalla multitáctil, mas info aquí.

sábado, 27 de noviembre de 2010

Fabrica tu sistema de luz ambiental tipo Ambilight.

Como ya sabéis existen en el mercado televisores de nueva generación que incorporan un sistema muy curioso de luz ambiental. La pantalla, emite por su parte posterior unas luces del color que más predomina en la imagen que sale por pantalla.

Hoy vamos a explicaros como construir nosotros mismos un sistema similar, con tres tiras de leds. Cada una servirá para iluminar una zona de la pantalla (izquierda, arriba y derecha) de forma independiente, y cada una se encenderá con el color que más predomine en esa zona.


Puedes ver que las luces cambian de color según lo que tengamos en el escritorio, o al visualizar una película en cualquier reproductor, incluido megavideo o youtube. También funciona en algunos juegos como por ejemplo "Starcraft2". No olvidemos que si tenemos una sintonizadora de TV en el PC, también podremos disfrutarlo con nuestros programas favoritos.



El precio en total con tiras de LED'S RGB incluidas ronda unos 30€.

El invento en si se llama "momolight" y me he basado en la información obtenida en este sitio, hay mucha info en internet, pero muy poca en español.

Si tienes cualquier duda con este montaje, contestaremos todas tus preguntas en nuestro foro.

Lista de materiales:

-Condensadores: 5x10uF, 1X100nF, 2x15pF
-Resistencias: 1x1K, 9X6K8 Ohmios
-Integrados: Max232, PIC 16F628A
-Placa fotosensible positiva
-Zócalos: 1x18pin, 1x16pin
-Conector DB9 Hembra
-Mini pulsador
-Cable serie
-Regulador de tensión 7805
-Crystal 10MHz
-Transistores NPN: 9xBD139
-3 Tiras de LEDS RGB ánodo común 12V. (Las hay en ebay por unos 3€ cada una).
-Transformador de 12V

Descargas:

Esquema electrónico
Firmware para el PIC
PCB, abrir con PCB Wizard.
Boblight
MomoTest

Procedimiento:

1- Pruebas

Primeramente, yo recomiendo montar el circuito en una protoboard y hacer las pruebas sin las resistencias y  sin los transistores. Ponemos unos leds normales en las salidas del PIC y lo alimentamos todo con 5V, que puedes sacarlos del puerto USB del PC, simplemente cortas un cable viejo y enchufas el conector, luego identifica que cables son el positivo y negativo usando un tester.



2- Transferencia a PCB

Una vez tengamos todo claro, lo primero es pasar el circuito a PCB. Para ello abrimos el fichero que está para descargar en formato Live Wire, y lo abriremos con el programa del mismo nombre.

Tenemos que darle a "print artwork" y realizar la impresión sobre transparencias. Yo recomiendo imprimir 3 copias y superponer una a la otra cuando vayamos a insolar. Así tendremos mayor opacidad y saldrá mejor la transferencia.

A partir de ahora, necesitamos una insoladora (también se puede hacer con luz solar, infórmate) y seguir el proceso necesario para el atacado y revelado de la placa, para ello, seguiremos algún tutorial que encontremos por Internet, próximamente publicaremos nosotros uno muy detallado y completo de como transferir el circuito a PCB y de como fabricarnos una insoladora. No nos pierdas de vista.

3- Soldadura

Llega el proceso de soldadura, tener cuidado al soldar los componentes ya que algunos están muy cerca de otros. Vigilar la polaridad de algunos elementos como por ejemplo condensadores. Tener mucho ojo con la polarización de los transistores, emisor colector y base (habrá que doblar un poco las patillas) ver imagen más abajo, recuerda que para identificar cual es el emisor colector y base de nuestros BD139 necesitarás mirar la hoja de características en pdf disponible aquí.


Os aclaro un poco el tema de la alimentación. El circuito tiene dos partes. La parte del PIC que se alimenta a 5V, y la parte de LEDS que se alimentan a 12V.

En la página de divxstation el tio hace dos circuitos independientes. Yo lo he englobado todo en uno, que se alimenta a 12V únicamente.

El circuito ya tiene integrado el 7805 para darle 5V de voltaje a los componentes que lo necesitan.

Aunque en el esquema de Divxstation no aparece el 7805, en el esquema para hacer el PCB si que lo he incluido.

 Detalle de donde va colocado el condensador de 100nf

4- Programación

Ahora necesitamos programar el PIC con el software que adjuntamos al principio del artículo. ¿Cómo programar un PIC? Para ello busca algo de info por internet ya que hay muchísima, nosotros mismos (de nuevo) tenemos pensado realizar próximamente un tutorial detallado para esta fase.

5- Conexiones

Ahora toca conectar los cables. A la salida R1 va conectado el led Rojo de la tira 1, y así sucesivamente para los 3 colores de las 3 tiras de leds. El positivo de cada tira de leds (el ánodo común) van puestos en común en los tres agujeros de abajo de la placa. Después conectaremos el cable que llega desde el puerto serie del PC al circuito, y por último, conectamos el transformador de 12V, mirar bien la polaridad.


6- Software y puesta en marcha

Teniendo la configuración del puerto serie del PC como biene por defecto (bajo Windows, siempre podemos pulsar el botón habilitado para ello dentro del administrador de dispositivos) Instalamos el programa boblight, que es perfectamente compatible con Windows 7 (si desactivamos aero) también existe una versión para Linux.

Abrimos el boblight y pulsamos "enable", si es necesario pulsaremos el botón "reset" de nuestro circuito.

También podemos hacer las pruebas con el programa "Momotest" el cual está colocado al inicio del artículo.

Si todo ha funcionado bien, ya tenemos nuestro dispositivo funcionando.

Cómo calcular las resistencias de base de un transistor

Utilzo leds de ánodo común (I=80mA) junto a los transistores NPN BD139. (hfe: 40~250, como no sabía que valor coger he elegido 100 hfe para los cálculos)

Ahora, he calculado la resistencia de base de esta forma:

Ib = Ic / Hfe = 80mA / 100 = 0.8mA

R = E / I = 5V / 0,0008A = 6250 ohm (un valor normalizado es 6k3)

Si tienes cualquier duda con este montaje, contestaremos todas tus preguntas en nuestro foro.

viernes, 26 de noviembre de 2010

Fumex: Mini extractor de humo para fumar sin molestar

El sueño de todo fumador, es poder encenderse y fumarse un pitillo allá donde le plazca, sin embargo, con la nueva ley, cada vez más restrictiva, fumar se convierte en una misión verdaderamente difícil en algunos casos.

Lo que realmente molesta cuando alguien fuma, es el humo del tabaco, sin embargo, podemos suprimirlo del ambiente evitando que llegue hasta él. ¿Cómo conseguirlo? Sigue leyendo...

Os presentamos como hacer el "Fúmex", un artefacto que nos permitirá fumar sin molestar a los que estén a nuestro alrededor ya que no se despide humo. El objetivo básico del Fumex, es fumar sin humo.



Materiales:

- Pequeño ventilador de PC 12 Voltios
- Botella de agua pequeña
- Esponja (muy poca cantidad)
- Papel de aluminio (de cocina)
- Bolígrafo
- Pegamento termofusible (también puedes usar pegamento normal)
- Tubo corrugado (de esos negros de electricidad, o bien puedes sacarlo de un inflador de
playa)
- Plástico, o metacrilato (es transparente, se vende en planchas o trozos, muy fácil de
encontrar en bricolajes) (se recomiendo una "dremel" o similar para trabajar con este
material)
- Disipador de calor (opcional)
- Boquilla de alcoholímetro (opcional) (las "regalan" en el control de alcoholemia más cercano)

Montaje:

1. Cortamos el metacrilato en seis trozos cuadrados de igual medida (unos 10 cm de lado
basta)

2. Perforamos dos agujeros en una de las planchas, en uno de ellos va la boquilla de
alcoholímetro, por donde se expulsa el aire. En el otro, introduciremos medio bolígrafo que
nos servirá como sujeción del cigarro, y para fumar a través de el (ver vídeo para verlo
claramente). Intentar buscar un bolígrafo de plástico de anchura similar a un cigarro, si el
cigarro se cae, poner cinta adhesiva alrededor de la boquilla para que encaje a presión.

3. En otra de las caras, perforamos un agujero más amplio, donde se colocará el tubo
extractor. Puedes hacerlo fijo, o bien idear un sistema de quita y pon como el que puede verse
en el vídeo.

4. Como acabamos de decir, un extremo del tubo extractor va a la caja del Fumex, y en el otro
extremo colocaremos la parte superior de una pequeña botella de agua cortada por la mitad,
la cual tiene la forma perfecta para alojar en su interior el ventilador, el cual fijaremos con
pegamento o cinta adhesiva. El vídeo también ayuda mucho a entender este paso.

5. Este paso es opcional. En ocasiones, y según el tamaño del Fumex, la caja se puede calentar, esto se soluciona fácilmente pegando un disipador térmico (de esos que vienen en las tarjetas
de PC) por el exterior de la caja, en la zona más próxima al cigarro (la que mayor calor recibe).

6. Conectar el ventilador a un transformador de 12V o incluso a una pila, sacar el tubo de
extracción por la ventana, encender el cigarro y colocarlo en el interior del Fumex mediante la
boquilla (el medio bolígrafo), poner cinta adhesiva en la boquilla del cigarro, si tuviera holgura.
Al fumar, expulsar el aire por la boquilla de alcoholímetro, verás como el aire sale al exterior
arrastrado por el aire del ventilador. ¡Disfruta de tu tabaco en un ambiente limpio!

Descargas:

Descargar tutorial paso a paso en pdf.
Descargar el vídeo en español y en alta calidad.

viernes, 10 de septiembre de 2010

Fabricando un microscopio con una web cam

Hoy queremos enseñaros lo sencillo que es fabricar con nuestras propias manos un potente microscopio, utilizando para ello simplemente una web cam. Con este microscopio, podréis observar con claridad los tricomas de una planta. La peculiaridad de este microscopio, es que podemos utilizarlo conectado al PC y ver las imágenes en el monitor, además de la posibilidad de poder hacer fotografías y vídeos a través de el.
El procedimiento es simple, darle la vuelta a la lente de la webcam.
No será imprescindible utilizar una webcam de alta calidad para obtener imágenes verdaderamente sorprendentes.

En el vídeo que os ofrecemos a continuación, podréis ver paso a paso el proceso de fabricación. Una vez construido el microscopio, deberemos iluminar al máximo el elemento que queramos ampliar(podemos utilizar para ello una linterna de LEDS). Después hay que enfocar correctamente la cámara, para ello la acercaremos o alejaremos del objeto a visualizar.

En pocos segundos obtendremos unas imágenes que a más de uno, dejarán impresionado. En el vídeo hay algunos ejemplos.

Os recomendamos Debut Video Capture un software potente y gratuito, que nos permitirá ver las imágenes obtenidas por la webcam en tiempo real, además de darnos la posibilidad de hacer vídeos o fotografías. Web del programa.

Vídeo Explicativo:

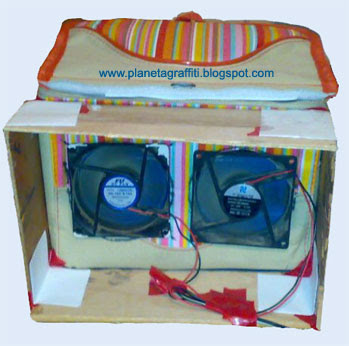

Tutorial: Aire acondicionado y calefactor casero

Como el calor aprieta, queremos ofreceros una posible solución para este incómodo aumento de las temperaturas. Vamos a mostraros, cómo fabricar un aparato de aire acondicionado, casero, barato y fácil. El "invento" será capaz de bajar la temperatura y disminuir el calor de dos a cuatro grados, dependiendo de cual sea la temperatura ambiente. El aparato, puede ser utilizado en habitaciones pequeñas, e incluso en cultivos interiores.

Su construcción es muy sencilla, los materiales necesarios son:

  • - Nevera del "todo a cien" de esas que son una bolsa acolchada, en la que se suele meter hielo y latas de refresco. Suelen llevar una cinta para colgarla al hombro. El precio es ridículo.
  • - 2 Ventiladores de unos 6 cm. Los puedes encontrar dentro de tu viejo ordenador, o en cualquier tienda de electricidad. Suelen funcionar a 12 voltios. Precio: unos 4€ unidad.
  • - Transformador de 12 voltios. Para los ventiladores. Puedes cogerlo de algún juguete o aparato electrónico en desuso, o adquirirlo a bajo precio.
  • - 4 Planchas de hielo o "acumuladores de frío". Son una especie de rectángulos de plástico rellenos de un líquido azul. Al congelarlos se hacen hielo. También puedes usar simplemente un tapper lleno de agua. Precio: 1€ cada 2 unidades aproximadamente.
  • - Pegamento "Super Glu" de ese que por mucho cuidado que tengas con el, siempre acabas con los dedos pegados y plastificados. Precio: 1€ 6 tubos si sabes buscar.
  • - Pajitas de refresco.
¿Cómo construirlo? Ver vídeo:



Descargas:

Procedimiento:

http://www.megaupload.com/?d=AC33ZA00

Vídeo explicativo y demostración:

http://www.megaupload.com/?d=LGQOLWIX




lunes, 26 de julio de 2010

Blog en pruebas

Este será un futuro blog de inventos caseros "Hazlo tu mismo" DIY.

Pronto comenzaremos a publicar. Un saludo!!
